作者：管理员  时间：2017-06-23 17:58:36　

经过五年多的研发，我公司已能批量生产微钠白刚玉块、段砂、粒度号砂、磨粉、微钠白刚玉微粉等。


微钠白刚玉微粉是由我公司生产的微钠白刚玉块经深度精加工而成。

微钠白刚玉是指含氧化钠量在0.01－0.09％之间的白刚玉，它的原料是经过深加工的氧化铝。微钠白刚玉是白刚玉中一种含氧化钠量较低的产品，普通白刚玉中的氧化钠含量在0.2—0.6％之间。


微钠白刚玉的主相是α-Al2O3。

氧化钠对于白刚玉是一种有害杂质，它与氧化铝在熔融状态下生成β-Al2O3，生成量随氧化钠含量的增加而增大。β-Al2O3的熔点低，体密低，硬度低。白刚玉中的Na₂O主要以Na₂O·11AL₂O₃(β-Al2O3)的形式出现，如果氧化铝原料中含有0.6%以上的氧化钠，利用它生产的白刚玉中就会含百分之十以上的β-Al2O3

β-Al2O3和α-Al₂O₃相比有‘三低’，一是熔点低，二是密度低，三是硬度低,具体如下表所示。

名称Phase	化学成份 Chemical compositions	晶系 Crystal system	密度 Density (g/cm3）	显微硬度 Micro hardness (Kg/mm²)	熔点Melting point (℃)
α-Al2O3	Al2O3	六方 Hexagonal	4.0	2300	2050
β-Al2O3	Na2O·11Al2O3	三方  Trigonal	3.24	1300~1600	1600

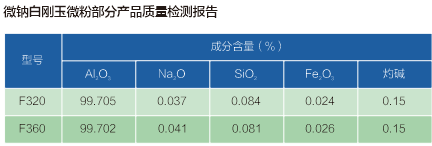

我公司生产的微钠白刚玉α相率可达98％以上。

上一篇：第一页

下一篇：最后一页
